فیلتر پایین گذر و باند گذر با استفاده از عناصر برآمده – کامسول

اگر هم فرکانس کاری دستگاه و هم تلفات درج المان‌های توده‌ای کم باشد، می‌توان دستگاه‌های غیرفعال را با استفاده از ویژگی‌های المان توده‌ای طراحی کرد. این مثال دو نوع فیلتر المان توده‌ای را شبیه‌سازی می‌کند که شبیه پورت‌های توده‌ای هستند، با این تفاوت که کاملاً غیرفعال هستند و گزینه‌های از پیش تعریف‌شده‌ای برای اندوکتانس و ظرفیت وجود دارد.

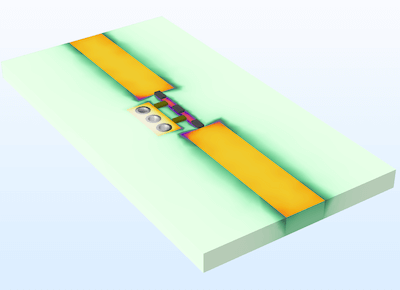

اول، یک فیلتر پایین گذر پنج عنصری حداکثر مسطح برای محاسبه پاسخ های فرکانسی ساخته شده است که برش را در فرکانس مورد نظر نشان می دهد. هندسه هر عنصر (دستگاه نصب سطحی، SMD) به عنوان یک مرز دو بعدی ساده شده است و عملکرد الکتریکی با استفاده از شرایط مرزی عنصر برآمده در واسط امواج الکترومغناطیسی، دامنه فرکانس مدل‌سازی می‌شود. سپس، یک فیلتر باند گذر تبدیل شده از طرح فیلتر پایین گذر در همان محدوده فرکانسی شبیه سازی می شود. هر دو مدل فیلتر پارامترهای S و توزیع میدان الکتریکی را ارائه می دهند.
